DG型次高壓鍋爐給水泵作為高壓鍋爐給水泵或其它高壓給水用，輸送介質溫度不超過160℃（中壓不超過105℃），適用于電廠各種容量機組的單元制及母管道制給水系統。

　　結構說明

　　DG型次高壓鍋爐給水泵是單殼體節段式多級離心泵。其吸入口和吐出口均垂直向上。前段、中段和后段用穿杠聯接成一體，各段之間靜止結合面主要靠金屬面密封外，并沒有O型膠圈作為輔助密封。DG型高壓泵的吸入段、中段、吐出段采用鍛件。

　　軸封

　　軸封采用軟填料密封，用冷卻水冷卻，也可根據用戶需要采用機械密封。

　　軸承平衡

　　DG型中壓型泵轉子由泵軸兩端的滾動軸承來支承。稀油潤滑，且用循環水冷卻，轉子的軸向推力采用平衡盤自動平衡。均衡回水經過均衡回水管返回到泵吸入段。

　　DG型次高壓型泵轉子由泵軸兩端的滑動軸承來支承。稀油潤滑，且用循環水冷卻，轉子的軸向推力采用平衡盤平衡。在平衡室和前段之間裝有回水管。

　　DG型高壓型泵轉子由泵兩端的滑動軸承來支承。軸承用強制潤滑，泵本身配帶油系統，轉子的軸向推力用平衡盤來平衡。且?guī)в兄雇戚S承，用于承受由于工況變化而產生的殘余軸向力，在平衡室體和吸水管之間裝有回水管。

　　傳動

　　DG型中壓、次高壓型鍋爐給水泵通過彈性聯軸器由電動機驅動。從傳動方向看，泵為順時針?lè)较蛐D(zhuǎn)。

　　DG型高壓型鍋爐給水泵通過彈性聯軸器由電動機驅動，也可根據用戶需要配帶齒型聯軸器，膜片聯軸器，液力偶合器，原動機可采小汽輪機或電動機驅動，從傳動方向看，泵為順時針?lè)较蛐D(zhuǎn)。

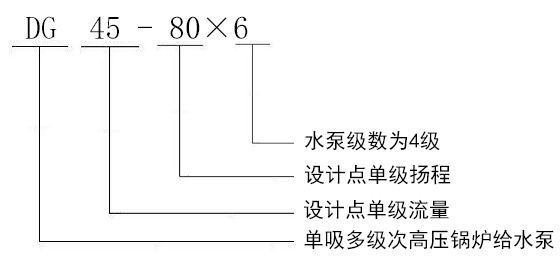

　　型號說明

　　例：DG45-80X6

　　DG—單吸多級次高壓鍋爐給水泵

　　45—水泵設計點流量

　　80—水泵的單級揚程

　　6—水泵的級數
